外圆磨床加工的磨削方法简介
浏览: 发布时间:13/02/20
这是外圆磨床加工的削磨方法示意图!常州鼎瑶机械加工厂专业内外圆磨加工厂家!主要承接 外圆磨加工,内圆磨加工,外圆磨床加工,内圆磨床加工,镜面辊加工,数控车加工等业务!欢迎来电洽谈!13357891886 陈经理!
外圆磨床加工的磨削方法简介:
1.磨削外圆
工件的外圆一般在普通外圆磨床或万能外圆磨床上磨削。外圆磨削一般有纵磨、横磨和深磨三种方式。
![外圆磨床加工的磨削方法简介](/uploadfile/201302/20/70153458448.gif)
图1 外圆的磨削
(1)纵磨法 如图1a所示,纵磨法磨削外圆时,砂轮的高速旋转为主运动no,工件作圆周进给运动的同时,还随工作台作纵向往复运动,实现沿工件轴向进给fa。每单次行程或每往复行程终了时,砂轮作周期性的横向移动,实现沿工件径向的进给fr,从而逐渐磨去工件径向的全部留磨余量。磨削到尺寸后,进行无横向进给的光磨过程,直至火花消失为止。由于纵磨法每次的径向进给量fr少,磨削力小,散热条件好,充分提高了工件的磨削精度和表面质量,能满足较高的加工质量要求,但磨削效率较低。纵磨法磨削外圆适合磨削较大的工件,是单件、小批量生产的常用方法。
表1 纵磨法的特点
![外圆磨床加工的磨削方法简介](/uploadfile/201302/20/9615353805.gif)
(2)横磨法 如图1b所示,采用横磨法磨削外圆时,砂轮宽度比工件的磨削宽度大,工件不需作纵向(工件轴向)进给运动,砂轮以缓慢的速度连续地或断续地沿作横向进给运动,实现对工件的径向进给fr,直至磨削达到尺寸要求。其特点是:充分发挥了砂轮的切削能力,磨削效率高,同时也适用于成形磨削。然而,在磨削过程中砂轮与工件接触面积大,使得磨削力增大,工件易发生变形和烧伤。另外,砂轮形状误差直接影响工件几何形状精度,磨削精度较低,表面粗糙度值较大。因而必须使用功率大,刚性好的磨床,磨削的同时必须给予充分的切削液以达到降温的目的。使用横磨法,要求工艺系统刚性要好,工件宜短不宜长。短阶梯轴轴颈的精磨工序,通常采用这种磨削方法。
表2 横磨法的特点
![外圆磨床加工的磨削方法简介](/uploadfile/201302/20/0515353214.gif)
(3)深磨法 如图1c所示,深磨法是一种比较先进的方法,生产率高,磨削余量一般为0.1~0.35mm.用这种方法可一次走刀将整个余量磨完。磨削时,进给量较小,一般取纵进给量为1~2 mm/r, 约为“纵磨法”的15%,加工工时约为纵磨法的30~75%。
表3 深磨法的特点
![外圆磨床加工的磨削方法简介](/uploadfile/201302/20/EA15354414.gif)
(4)混合磨削法:

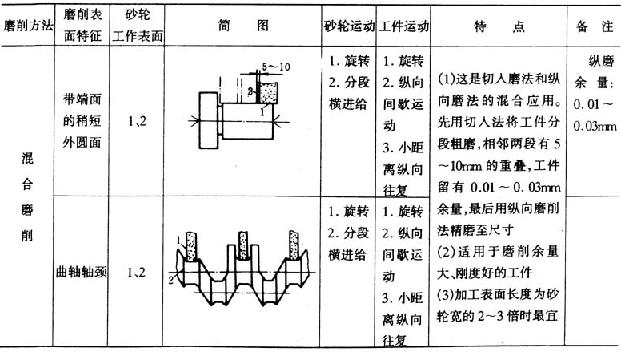

表4 混合磨削法的特点
![](/uploadfile/201302/20/0E15354752.jpg)
2.磨削端面 在万能外圆磨床上,可利用砂轮的端面来磨削工件的台肩面和端平面。磨削开始前,应该让砂轮端面缓慢地靠拢工件的待磨端面,磨削过程中,要求工件的轴向进给量fa也应很小。这是因为砂轮端面的刚性很差,基本上不能承受较大的轴向力,所以,最好的办法是使用砂轮的外圆锥面来磨削工件的端面,此时,工作台应该扳动一较大角度。
